Van bi DN80 là một trong những thiết bị quan trọng trong các hệ thống công nghiệp, được sử dụng để điều khiển dòng chảy của chất lỏng hoặc khí. Với thiết kế đặc biệt và khả năng hoạt động hiệu quả trong môi trường khắc nghiệt, van bi DN80 không chỉ được ưa chuộng trong các ngành công nghiệp như cấp thoát nước, hóa chất, thực phẩm mà còn đóng vai trò quan trọng trong việc tối ưu hóa quá trình vận hành của các hệ thống. Trong bài viết này, chúng ta sẽ tìm hiểu về cấu tạo và nguyên lý hoạt động của van bi DN80 để hiểu rõ hơn lý do tại sao loại van này lại được sử dụng rộng rãi.
Quá trình hoạt động của van bi DN80 có thể được mô tả qua các bước sau:
CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT

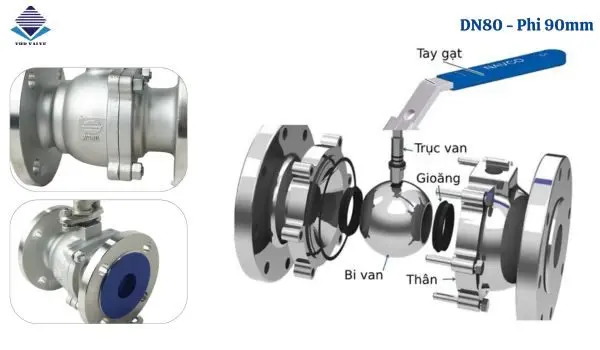

1. Cấu Tạo Của Van Bi DN80
Van bi DN80 có cấu tạo đơn giản nhưng rất hiệu quả. Mỗi bộ phận của van đóng một vai trò quan trọng trong việc đảm bảo hoạt động ổn định và hiệu quả của hệ thống. Dưới đây là các bộ phận chính của van bi DN80:- Bi Van: Bi van là bộ phận chủ yếu của van bi, có hình cầu với một lỗ xuyên qua. Bi van được làm từ các vật liệu bền như inox hoặc đồng, giúp chịu được môi trường làm việc khắc nghiệt và chống ăn mòn tốt. Bi van có thể quay 90 độ để điều khiển dòng chảy, đóng hoặc mở van.
- Thân Van: Thân van là phần vỏ bọc ngoài của van, được làm từ inox hoặc các vật liệu chịu lực, giúp bảo vệ các bộ phận bên trong van và tạo sự chắc chắn khi kết nối vào hệ thống ống dẫn. Thân van có thiết kế mặt bích ở hai đầu, giúp dễ dàng kết nối với các đường ống.
- Trục Van: Trục van nối liền bi van với cơ cấu điều khiển. Trục van chuyển động khi có lực tác động từ tay gạt, tay quay hoặc cơ cấu điều khiển tự động, làm bi van quay theo để điều khiển dòng chảy trong hệ thống.
- Gioăng Làm Kín: Gioăng là bộ phận rất quan trọng giúp ngăn ngừa rò rỉ chất lỏng hoặc khí qua các mối nối giữa thân van và bi van. Chất liệu gioăng có thể là PTFE, cao su hoặc các vật liệu chịu nhiệt khác tùy theo yêu cầu của hệ thống.

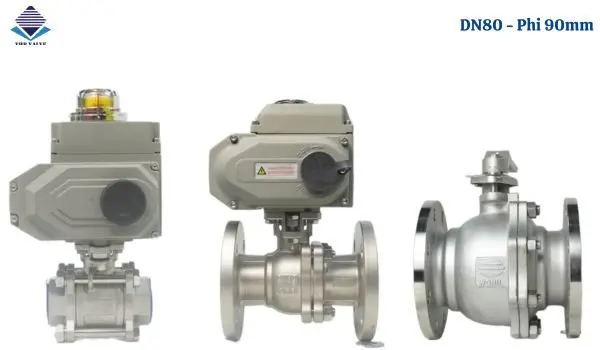

- Cơ Cấu Điều Khiển: Van bi DN80 có thể được điều khiển thủ công thông qua tay gạt hoặc tay quay, hoặc tự động qua động cơ điện hoặc khí nén. Cơ cấu điều khiển giúp van hoạt động linh hoạt và đáp ứng nhanh chóng yêu cầu của hệ thống.
2. Nguyên Lý Hoạt Động Của Van Bi DN80
Nguyên lý hoạt động của van bi DN80 khá đơn giản nhưng hiệu quả, giúp điều khiển dòng chảy một cách chính xác. Khi van mở, bi van quay 90 độ để tạo ra một lỗ thông qua van, cho phép chất lỏng hoặc khí đi qua. Khi van đóng, bi van quay ngược lại, bịt kín lỗ, ngừng dòng chảy.Quá trình hoạt động của van bi DN80 có thể được mô tả qua các bước sau:
- Đóng Van: Khi trục van quay và bi van xoay về vị trí ngang, lỗ trong bi van không còn thông với đường ống, van đóng hoàn toàn và ngừng dòng chảy.
- Mở Van: Khi trục van tiếp tục quay và bi van xoay về vị trí thẳng, lỗ trong bi van trùng với đường ống, cho phép chất lỏng hoặc khí chảy qua van.
