CT dòng Analog 4-20mA

#1
CT dòng analog 4-20mA. Biến dòng analog 4-20mA. Thông thường ở các nhà máy, xí nghiệp muốn đưa tín hiệu dòng 5…40A sang thì phải qua bộ chuyển đổi từ CT dòng ra 4-20mA đưa về PLC. Hãng Seneca – Italy luôn cải tiến các thiết bị trong nghành công nghiệp, với tiêu chí thuận tiện và đa chức năng. Ở bài viết này tôi xin giới thiệu CT dòng 5…40A ra 4-20mA vừa là CT dòng vừa là bộ chuyển đổi từ 5…40A sang 4-20mA. Áp dụng cho điện áp AC và DC

Hình CT dòng Analog 4-20mA T201 (AC)
Thống số kỹ thuật CT dòng Analog 4-20mA T201 Seneca
  • Nguồn cấp : 5…28Vdc
  • Cách ly chống nhiễu tại 3kVdc
  • Chịu được dây trần 300V CAT III – 600V CAT III
  • Cấp bảo vệ IP20
  • Thời gian đáp ứng 100 ms không có lọc tín hiệu và 2.5 s khi có lọc tín hiệu
  • Sai số : 0.2%
  • Độ trôi tại < 150ppm/K
  • Cài đặt bằng DIP Switch
  • Nhiệt độ làm việc tốt nhất từ -20 … 65oC
  • Nhiệt độ lưu trữ -40 … 85oC
  • Độ ẩm 10 … 90%
  • Kích thướt dây dẫn qua biến dòng analog 4-20mA lớn nhất 12.5 mm
  • Kích thướt : 54 x 41 x 30 mm
  • Lắp đặt trên DIN rail
  • Trọng lượng 50g
  • Dãy đo cài đặt : 5A , 10A , 15A , 20A , 25A , 30A , 35A , 40A
  • Dòng chịu định mức tối đa : 800A
  • Tần số quét : 20 … 1000 Hz
  • Ngõ ra : 4-20mA ( 2 wire )
  • Max load < 5000 ohm @ 100Vdc

Hình bảng Calip bằng Dip – Swiches của CT dòng analog 4-20mA T201 Seneca
Ứng dụng của CT dòng Analog 4-20mA được để theo dõi công suất của thiết bị thông qua PLC. Ngoài ra còn còn một số ứng dụng khác như theo dõi công suất của các tấm pin năng lượng mặt trời.

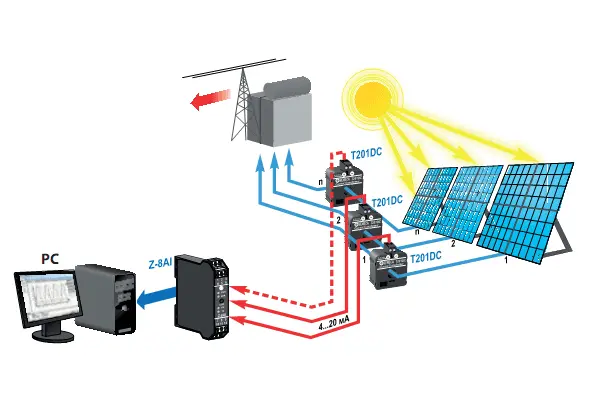

Hình ứng dụng CT dòng Analog 4-20mA T201DC – Seneca
Cám ơn các bạn đã ghé thăm website của chúng tôi. Khi có nhu cầu mua thiết bị kỹ thuật hãy liên hệ với chúng tôi để được tư vấn chi tiết hơn.
