Máy bơm nước không cần nhiên liệu

Chiếc bơm tự áp có thể đẩy nước lên cao 5-20 m mà không cần đến nhiên liệu, hy vọng phục vụ nhu cầu nước sinh hoạt và sản xuất cho bà con.

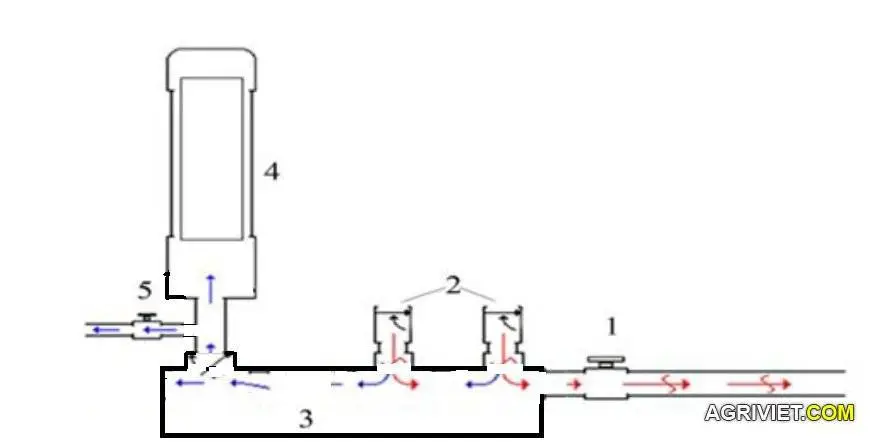

Cấu tạo bơm tự áp: 1 - Van khóa, 2 - Cụm van xả kép một chiều, 3 - Van áp suất, 4 - Bình áp suất, 5 - Van, vòi dẫn nước lên cao. Ảnh: NVCC

Thạc sĩ Ô Kim Duy hiện là giảng viên của Cao Đẳng Cộng đồng Bắc Kạn. Ý tưởng chế tạo bơm nước không cần nhiên liệu của anh Duy xuất phát từ trăn trở với vấn đề thiếu nước phục vụ nhu cầu sinh hoạt và sản xuất của người dân trong tình trạng khô hạn. Anh cùng nhóm cộng sự đã nghiên cứu các tài liệu và công nghệ bơm thủy lực của nước ngoài, sau đó cải tiến và sáng tạo chiếc bơm tự áp trong ba tháng.

Theo cơ chế hoạt động, dòng chảy từ sông, suối hay hồ chứa được dẫn vào ống, đi vào máy bơm thì bị van một chiều thứ nhất chặn lại, tạo ra áp suất đột ngột làm mở van một chiều thứ hai gắn ở đáy bình áp suất. Van thứ hai mở ra, dẫn nước vào bình áp suất, ép không khí trong bình lên đỉnh và nén lại. Không khí bị nén tới hạn lại đẩy khối nước xuống lại đáy bình, một phần của khối nước chảy theo ống dẫn (gắn dưới đáy bình). Quá trình này lặp đi lặp lại, đẩy nước từ ống dẫn ở lên bồn chứa trên cao. Sau hai tiếng thử nghiệm ở cánh đồng thôn Nà Giảo, xã Yến Dương, huyện Ba Bể, máy bơm đã đưa được hơn một mét khối nước lên chân ruộng ở độ cao trên 7 m.

Anh Duy cho biết sáng chế này có thể bơm nước lên cao từ 5-20 m mà không cần bất kỳ nhiên liệu nào. Bơm tự áp được làm từ nhiên liệu nhựa, kẽm, sắt, đồ tái chế, do đó có thể tiết kiệm chi phí. Để hoàn thiện chiếc bơm thử nghiệm, anh Duy sử dụng các vật liệu sẵn có và mua van với giá 500.000 đồng.

Bơm tự áp dễ lắp đặt, có độ bền cao và không ảnh hưởng đến môi trường. Nhóm nghiên cứu của anh Duy đang tiếp tục hoàn thiện chiếc máy bơm để đưa nước lên cao hơn.


Bài này đã đăng từ lâu rồi, và tôi
là người lên tiếng nêu ra những cái
sai của nó. Tôi cũng đưa tài liệu
Internet sửa sai cho bài này.

Bài này sai ở chỗ làm động cơ vĩnh
cửu, không cần năng lượng. Tôi sửa
sai bằng cách đưa ra mẫu máy bơm tận
dụng sức nước. Động cơ vĩnh cửu thì
không thể chạy được. Những điều anh
ta nói xạo cũng chẳng giúp anh ta bán
được máy bơm. Người ta mua máy bơm với
điều kiện nó phải bơm ra nước. Nếu máy
bơm của anh ta thực sự ra nước được,
thì nguyên lý của nó phải khác hẳn.

Đây là cái BƠM VA. Nguyên lí hoạt động, cấu tạo của nó có thể google. Năng lượng cho nó hoạt động chính là động năng của dòng nước chảy hay thế năng của độ chênh mực nước. Ưu điểm lớn nhất của nó là không tốn tiền mua năng lượng (so với máy bơm điện, bơm xăng...). Ưu điểm lớn thứ hai là nó chỉ cần dòng chảy nhỏ, chậm, hay chênh lệch độ cao nhỏ cũng chạy được (so với bơm thủy luân). Ưu điểm lớn thứ 3 là rất dễ chế tạo (vì không cần pittong hay bộ phận xoay), ngay bộ phận "kĩ thuật cao" là cái van 1 chiều cũng có thể tự chế được... Nói tóm lại là tuyệt hảo cho vùng có khe, suối, lạch, thác nước... Nhược điểm lớn nhất (và theo tôi là duy nhất) của nó là tiếng nước va rất ồn.
Nếu làm từ ống nước thì làm giống hình vẽ. Hai cái van (số 2) có thể bỏ đi 1 cái, tuy nhiên để cả 2 thì chạy ổn định hơn. Nếu làm "thật" thì đưa van tích áp về ngay cổ bình tích áp, vòi nước ra cũng đưa vào cổ bình tích áp, phía trên van. Hai van xả có thể để sau bình tích áp (thấy người ta hay để thế). Phần thân bơm cũng làm to ra hơn (không rõ lí do lắm) như hình sau:
Bơm va.jpg

Trên diễn đàn đã có mấy chủ đề về cái này rồi, các bác gọi nó là BÚA NƯỚC (RAM).
Trong bài viết chỉ có 1 chỗ sai là chỗ nói về môi trường: tiếng ồn cũng là thứ ảnh hưởng rất xấu đến môi trường. Còn việc anh ấy chế ra cái bơm mà trẻ con cũng làm được thì không có gì đáng khen, nhất là lại còn nói về việc nghiên cứu 3 tháng với tài liệu nước ngoài vân vân...
Cái hay nhất của anh ấy là đem cái bơm thật ra chạy cho người dân Bắc Cạn xem, bày cho người ta cách làm. Nếu sau này người dân tự lắp hay thuê anh ấy lắp (với giá cả phải chăng) thì mới nên viết bài khen anh ấy.

Last edited by a moderator:
Cái này không phải động cơ vĩnh cửu bác anhmytran ạ. Cái này sử dụng năng lượng dòng chảy. Tuy nhiên nó lại phí tiền, kém hiệu quả hơn cả một số dòng máy bơm cổ điển khác. Ai đời 2 tiếng đồng hồ mới bơm được 1m3 lên độ cao 7m.
Em xin giới thiệu một cái máy bơm nước khác rất hiệu quả cho vùng thiếu điện:

Chiếc bơm tự áp có thể đẩy nước lên cao 5-20 m mà không cần đến nhiên liệu, hy vọng phục vụ nhu cầu nước sinh hoạt và sản xuất cho bà con.

Máy bơm như đái mà cũng khoe là thạc sĩ vs tiến sĩ nghiêm cứu nếu vậy thì mấy đứa cháu tôi cũng là nhà nghiên cứu là bác học cả rồi.
Cái gì ko giúp ích gì cho bà con thì ko nên dùng


Cấu tạo bơm tự áp: 1 - Van khóa, 2 - Cụm van xả kép một chiều, 3 - Van áp suất, 4 - Bình áp suất, 5 - Van, vòi dẫn nước lên cao. Ảnh: NVCC

Thạc sĩ Ô Kim Duy hiện là giảng viên của Cao Đẳng Cộng đồng Bắc Kạn. Ý tưởng chế tạo bơm nước không cần nhiên liệu của anh Duy xuất phát từ trăn trở với vấn đề thiếu nước phục vụ nhu cầu sinh hoạt và sản xuất của người dân trong tình trạng khô hạn. Anh cùng nhóm cộng sự đã nghiên cứu các tài liệu và công nghệ bơm thủy lực của nước ngoài, sau đó cải tiến và sáng tạo chiếc bơm tự áp trong ba tháng.

Theo cơ chế hoạt động, dòng chảy từ sông, suối hay hồ chứa được dẫn vào ống, đi vào máy bơm thì bị van một chiều thứ nhất chặn lại, tạo ra áp suất đột ngột làm mở van một chiều thứ hai gắn ở đáy bình áp suất. Van thứ hai mở ra, dẫn nước vào bình áp suất, ép không khí trong bình lên đỉnh và nén lại. Không khí bị nén tới hạn lại đẩy khối nước xuống lại đáy bình, một phần của khối nước chảy theo ống dẫn (gắn dưới đáy bình). Quá trình này lặp đi lặp lại, đẩy nước từ ống dẫn ở lên bồn chứa trên cao. Sau hai tiếng thử nghiệm ở cánh đồng thôn Nà Giảo, xã Yến Dương, huyện Ba Bể, máy bơm đã đưa được hơn một mét khối nước lên chân ruộng ở độ cao trên 7 m.

Anh Duy cho biết sáng chế này có thể bơm nước lên cao từ 5-20 m mà không cần bất kỳ nhiên liệu nào. Bơm tự áp được làm từ nhiên liệu nhựa, kẽm, sắt, đồ tái chế, do đó có thể tiết kiệm chi phí. Để hoàn thiện chiếc bơm thử nghiệm, anh Duy sử dụng các vật liệu sẵn có và mua van với giá 500.000 đồng.

Bơm tự áp dễ lắp đặt, có độ bền cao và không ảnh hưởng đến môi trường. Nhóm nghiên cứu của anh Duy đang tiếp tục hoàn thiện chiếc máy bơm để đưa nước lên cao hơn.

May

Các bác nên nói kỹ hơn và thêm hình mấy cái van để em có thể lắp ráp hehe

Các bác nên nói kỹ hơn và thêm hình mấy cái van để em có thể lắp ráp hehe
Bác ra tiệm bán đồ điện nước mua van đồng, 1 chiều, cánh lật rồi bố trí như hình, nếu ống đầu vào dùng ống 42 thì dùng 2 van 1 chiều 42, bình tích áp xài ống 114 dài khoảng 600-700mm. Xem nhiều các clip trên youtube, rất nhiều kiểu làm, hiểu nguyên lý rồi biến hóa theo

Không hiểu là nước tạo áp lực lấy từ đâu nếu không phải là nước từ máy bơm bơm lên tầng 3 (hay là đợi trời mưa, hay dùng sức người xách nước lên đổ vào bể nóc???).

Theo như mình thấy là để hoạt động được cần có dòng chảy (sông, suối, kênh...) chứ nó không thể hút nước từ ao lên

Mình đã dựa vào hướng dẫn để làm, chỉ cần 500k là đủ làm bơm (chưa kể ống đầu vào và ống ra dẫn lên bồn), chỉ cần ra tiệm bán ống nước mua 2 cái van đồng cách lật 1 chiều, hàng VN của Minh Hòa cỡ chừng 150k/ cái + 1 số vật tư nhựa kết nối lại là xong, cứ theo hướng dẫn mà làm, cũng đơn giản mà, chưa đến 3h là hoàn thiện bơm.

Đây là cái BƠM VA. Nguyên lí hoạt động, cấu tạo của nó có thể google. Năng lượng cho nó hoạt động chính là động năng của dòng nước chảy hay thế năng của độ chênh mực nước. Ưu điểm lớn nhất của nó là không tốn tiền mua năng lượng (so với máy bơm điện, bơm xăng...). Ưu điểm lớn thứ hai là nó chỉ cần dòng chảy nhỏ, chậm, hay chênh lệch độ cao nhỏ cũng chạy được (so với bơm thủy luân). Ưu điểm lớn thứ 3 là rất dễ chế tạo (vì không cần pittong hay bộ phận xoay), ngay bộ phận "kĩ thuật cao" là cái van 1 chiều cũng có thể tự chế được... Nói tóm lại là tuyệt hảo cho vùng có khe, suối, lạch, thác nước... Nhược điểm lớn nhất (và theo tôi là duy nhất) của nó là tiếng nước va rất ồn.
Nếu làm từ ống nước thì làm giống hình vẽ. Hai cái van (số 2) có thể bỏ đi 1 cái, tuy nhiên để cả 2 thì chạy ổn định hơn. Nếu làm "thật" thì đưa van tích áp về ngay cổ bình tích áp, vòi nước ra cũng đưa vào cổ bình tích áp, phía trên van. Hai van xả có thể để sau bình tích áp (thấy người ta hay để thế). Phần thân bơm cũng làm to ra hơn (không rõ lí do lắm) như hình sau:
Xem file đính kèm 3841
Trên diễn đàn đã có mấy chủ đề về cái này rồi, các bác gọi nó là BÚA NƯỚC (RAM).
Trong bài viết chỉ có 1 chỗ sai là chỗ nói về môi trường: tiếng ồn cũng là thứ ảnh hưởng rất xấu đến môi trường. Còn việc anh ấy chế ra cái bơm mà trẻ con cũng làm được thì không có gì đáng khen, nhất là lại còn nói về việc nghiên cứu 3 tháng với tài liệu nước ngoài vân vân...
Cái hay nhất của anh ấy là đem cái bơm thật ra chạy cho người dân Bắc Cạn xem, bày cho người ta cách làm. Nếu sau này người dân tự lắp hay thuê anh ấy lắp (với giá cả phải chăng) thì mới nên viết bài khen anh ấy.
cho bạn 3 năm cũng ko làm được chứ ở đó mà chê người ta 3 tháng

Chiếc bơm tự áp có thể đẩy nước lên cao 5-20 m mà không cần đến nhiên liệu, hy vọng phục vụ nhu cầu nước sinh hoạt và sản xuất cho bà con.




Cấu tạo bơm tự áp: 1 - Van khóa, 2 - Cụm van xả kép một chiều, 3 - Van áp suất, 4 - Bình áp suất, 5 - Van, vòi dẫn nước lên cao. Ảnh: NVCC

Thạc sĩ Ô Kim Duy hiện là giảng viên của Cao Đẳng Cộng đồng Bắc Kạn. Ý tưởng chế tạo bơm nước không cần nhiên liệu của anh Duy xuất phát từ trăn trở với vấn đề thiếu nước phục vụ nhu cầu sinh hoạt và sản xuất của người dân trong tình trạng khô hạn. Anh cùng nhóm cộng sự đã nghiên cứu các tài liệu và công nghệ bơm thủy lực của nước ngoài, sau đó cải tiến và sáng tạo chiếc bơm tự áp trong ba tháng.

Theo cơ chế hoạt động, dòng chảy từ sông, suối hay hồ chứa được dẫn vào ống, đi vào máy bơm thì bị van một chiều thứ nhất chặn lại, tạo ra áp suất đột ngột làm mở van một chiều thứ hai gắn ở đáy bình áp suất. Van thứ hai mở ra, dẫn nước vào bình áp suất, ép không khí trong bình lên đỉnh và nén lại. Không khí bị nén tới hạn lại đẩy khối nước xuống lại đáy bình, một phần của khối nước chảy theo ống dẫn (gắn dưới đáy bình). Quá trình này lặp đi lặp lại, đẩy nước từ ống dẫn ở lên bồn chứa trên cao. Sau hai tiếng thử nghiệm ở cánh đồng thôn Nà Giảo, xã Yến Dương, huyện Ba Bể, máy bơm đã đưa được hơn một mét khối nước lên chân ruộng ở độ cao trên 7 m.

Anh Duy cho biết sáng chế này có thể bơm nước lên cao từ 5-20 m mà không cần bất kỳ nhiên liệu nào. Bơm tự áp được làm từ nhiên liệu nhựa, kẽm, sắt, đồ tái chế, do đó có thể tiết kiệm chi phí. Để hoàn thiện chiếc bơm thử nghiệm, anh Duy sử dụng các vật liệu sẵn có và mua van với giá 500.000 đồng.

Bơm tự áp dễ lắp đặt, có độ bền cao và không ảnh hưởng đến môi trường. Nhóm nghiên cứu của anh Duy đang tiếp tục hoàn thiện chiếc máy bơm để đưa nước lên cao hơn.

Mua cái bơm thủy lực về mà dùng, tiện lợi hơn mà dễ sử dụng cũng như không bị tiếng ồn, ngoài ra còn đưa nước lên được cao và nhanh hơn.

Mua cái bơm thủy lực về mà dùng, tiện lợi hơn mà dễ sử dụng cũng như không bị tiếng ồn, ngoài ra còn đưa nước lên được cao và nhanh hơn.
quan trọng là miền núi nghèo ko điện ko tiền

quan trọng là miền núi nghèo ko điện ko tiền
thì máy bơm thủy lực nó có chạy bằng điện đâu. nguyên lý nó như máy động cơ, có điều là nó không dùng động cơ mà dùng tuốc bin nước. và tất nhiên các loại máy bom k dùng điện thì phải dùng ở nơi nước có độ cao chênh lệc lớn. còn có tiền ? k có tiền thì phải đi mà kiếm chứ ai cho k ai bao giờ.

em muốn làm cái ao mất 3 đến 4 tháng ko có nước nhưng cách nhà có đường nước thủy lợi cách nhà khoảng 200m chiều cao từ cái mương đó lên đến bờ ao em khoảng 5 đến 7 mét liệu bơm này có khả thi không các bác

Cái này hay ở chỗ nó phục vụ bà con không trục lợi. Linh kiện có thể mua ở bất cứ đâu. 1 người dậy 10 người, 10 người dậy cho 100 người.
Các vùng núi cao điện không kéo tới xài cái này là hiệu quả nhất

Cái này hay ở chỗ nó phục vụ bà con không trục lợi. Linh kiện có thể mua ở bất cứ đâu. 1 người dậy 10 người, 10 người dậy cho 100 người.
Các vùng núi cao điện không kéo tới xài cái này là hiệu quả nhất
Mh đã làm thành công rồi. Rất rẻ thôi. Bạn chỉ cần mua 2 cái ống cỡ fi 80-90 tùy bạn. Có thể mua ống nhựa pvc giá khoảng 90k 1 ống đểu 4m. Hoặc ống pvc xịn khoảng 150k. Tốt nhất bạn nên mua ống sắt tròn ấy. Giá cũng mềm thôi. Ống fi 78 dài 6m giá có 160k mang về dùng chục năm ko hỏng. Nên mua 2 ống sắt cho nó dài thì sức nén mới mạnh. 2 ống là 12m rồi. . Sau đó mua thêm 1 m ống pvc và 1 ống nối T nữa là ổ. Tổng thiệt hại ko quá 400k. Chỉ thế là xong. Ngồi và chế thôi
Các bạn làm 4 cái bơm thế này rồi đấu vào 1 ống dẫn thì nước phun sướng phải biết
Đây là cái BƠM VA. Nguyên lí hoạt động, cấu tạo của nó có thể google. Năng lượng cho nó hoạt động chính là động năng của dòng nước chảy hay thế năng của độ chênh mực nước. Ưu điểm lớn nhất của nó là không tốn tiền mua năng lượng (so với máy bơm điện, bơm xăng...). Ưu điểm lớn thứ hai là nó chỉ cần dòng chảy nhỏ, chậm, hay chênh lệch độ cao nhỏ cũng chạy được (so với bơm thủy luân). Ưu điểm lớn thứ 3 là rất dễ chế tạo (vì không cần pittong hay bộ phận xoay), ngay bộ phận "kĩ thuật cao" là cái van 1 chiều cũng có thể tự chế được... Nói tóm lại là tuyệt hảo cho vùng có khe, suối, lạch, thác nước... Nhược điểm lớn nhất (và theo tôi là duy nhất) của nó là tiếng nước va rất ồn.
Nếu làm từ ống nước thì làm giống hình vẽ. Hai cái van (số 2) có thể bỏ đi 1 cái, tuy nhiên để cả 2 thì chạy ổn định hơn. Nếu làm "thật" thì đưa van tích áp về ngay cổ bình tích áp, vòi nước ra cũng đưa vào cổ bình tích áp, phía trên van. Hai van xả có thể để sau bình tích áp (thấy người ta hay để thế). Phần thân bơm cũng làm to ra hơn (không rõ lí do lắm) như hình sau:
Xem file đính kèm 3841
Trên diễn đàn đã có mấy chủ đề về cái này rồi, các bác gọi nó là BÚA NƯỚC (RAM).
Trong bài viết chỉ có 1 chỗ sai là chỗ nói về môi trường: tiếng ồn cũng là thứ ảnh hưởng rất xấu đến môi trường. Còn việc anh ấy chế ra cái bơm mà trẻ con cũng làm được thì không có gì đáng khen, nhất là lại còn nói về việc nghiên cứu 3 tháng với tài liệu nước ngoài vân vân...
Cái hay nhất của anh ấy là đem cái bơm thật ra chạy cho người dân Bắc Cạn xem, bày cho người ta cách làm. Nếu sau này người dân tự lắp hay thuê anh ấy lắp (với giá cả phải chăng) thì mới nên viết bài khen anh ấy.
Có thể khắc phục được tiếng ồn bằng cách lót 1 lớp cau su (xăm xe ôtô) vào van. Sẽ thấy hiệu quả ko ngờ. Hẹn sau khi bơm hoạt đông mh sẽ úp video cho các bạn nghe tiếng của bơm nó chạy như thế nào
