Tự chế bộ lọc hai lớp dùng cho máy bơm nước




Bộ lọc 2 lớp dùng lọc nước cho máy bơm theo sáng kiến của tôi có 2 ống lọc lồng vào nhau, dùng ống lọc chuyên dùng cho giếng khoan làm vật liệu chế tạo.Chất bẩn trong nước bị ngăn chặn tốt hơn bởi 2 lớp “rào cản” nên giảm tối đa chất bẩn, rêu, vôi đi vào máy bơm rồi vào hệ thống tưới. Nhờ 2 lớp ống lọc với khe cắt rất nhỏ trên thành ống, béc tưới hạn chế tối đa tình trạng nghẹt béc; giảm thời gian làm vệ sinh bộ lọc; hoặc chỉ vệ sinh ống lọc bọc ngoài; rất lâu mới mở ra làm vệ sinh 2 ống lọc.



Ống lọc là ống chuyên dùng cho giếng khoan, là loại ống giống y chang ống PVC tải nước, nhưng nó chỉ dài 2m, có các cở đường kính 60/76/90/140 mm vv. Người ta dùng máy cắt chuyên dụng cắt sẵn các khe trên thành ống với chiều rộng khe cắt 0,13mm (ống lọc trên 90mm) hoặc 0,25mm (ống lọc 90mm trở xuống). Khi máy bơm hoạt động, nước từ giếng, hồ sẽ được hút qua các khe rất nhỏ trên thành ống này vào máy bơm; các vật thể lớn hơn chiều rộng khe sẽ bị giữ lại bên ngoài, không đi theo nước vào máy bơm được.



Ta không thể tự chế ống lọc được vì không thể tạo ra các khe rất nhỏ như thế trên thành ống.



Trong hình 1; bên phải là đoạn ống lọc 90mm; bên trái là ống lọc 140mm. Cả hai ống lọc đều được gắn nút bít ở một đầu; đầu còn lại gắn bầu giảm (trong hình là bầu 140-90)

hinh-5-jpg.50554

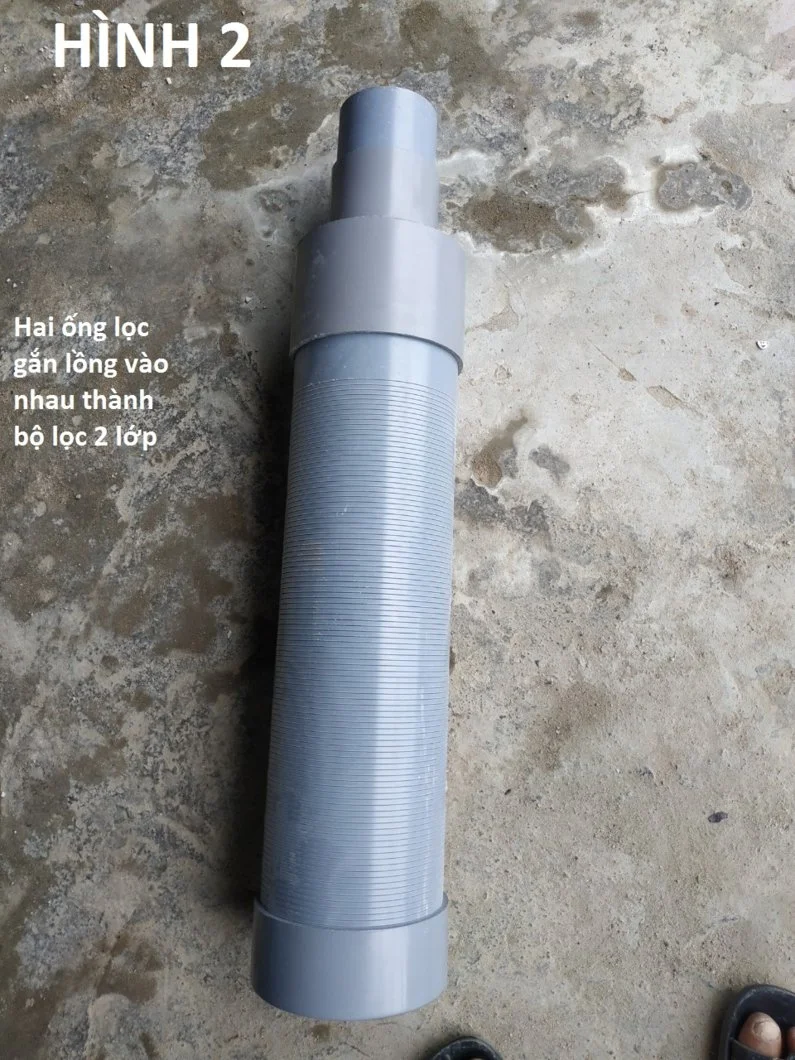

Hình 2: Lồng ống lọc 90 (có gắn nút bít) đã được gắn vào bên trong ống lọc 140mm.

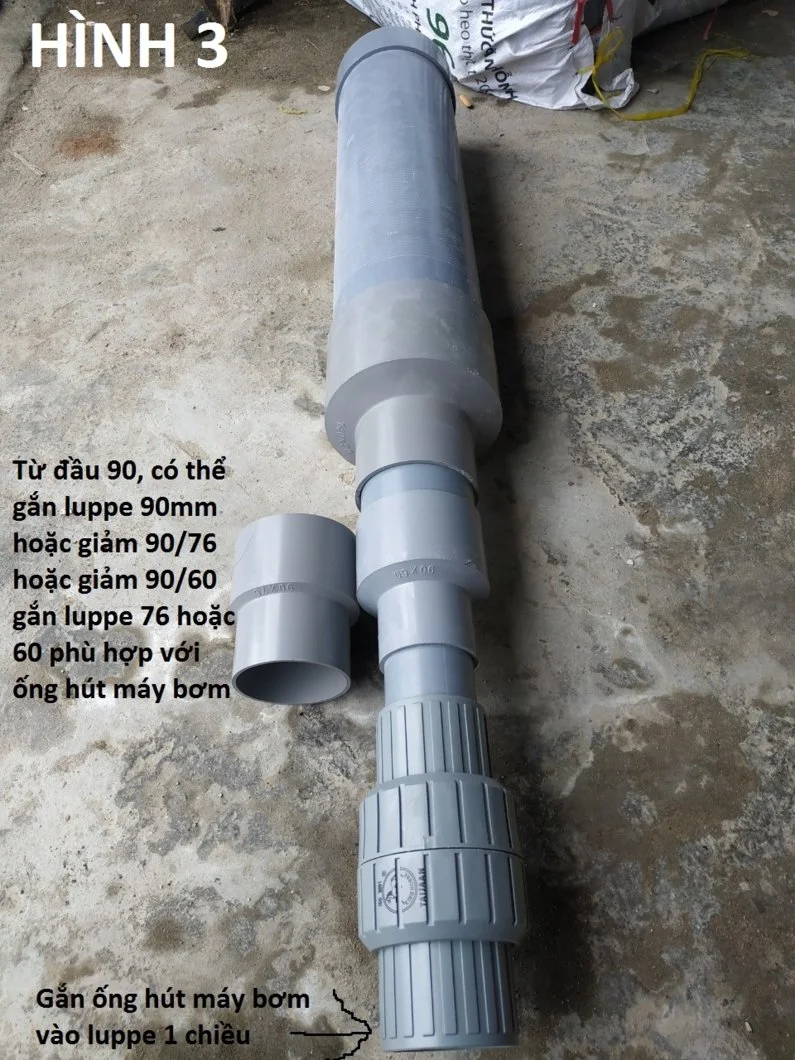

Dùng 1 đoạn ống 90mm trơn gắn vào đầu 90mm của bầu 140/90mm; tiếp đó, gắn luppe 2 đầu 90mm vào. (hình 3)

Với các máy bơm có đầu hút dưới 90:Từ đoạn ống 90 trơn gắn ở bầu 140/90 làm nòng, tiếp đó gắn bầu giảm (90/76; 90/60 hoặc nhỏ hơn) cho đúng với "đầu hút" máy bơm của mình rồi gắn lúp pê 2 đầu cùng cở vào.



Chức năng của luppe 2 chiều này thay cho đầu “pin” chặn nước trả về khi ta tắt máy bơm; nhằm giữ nước trong bầu cánh quạt; để lần sau đề pa là máy bơm bơm nước ngay mà không tốn công mồi.

Chú ý khi gắn lúp pê: Nó phải chặn dòng nước thừa từ ống trả về khi ta tắt máy bơm. Điểm nối “lưởi gà” của luppe phải hướng lên trời. Làm ngược lại là sai!



Ưu điểm của bộ lọc tự chế này là rẻ hơn rất nhiều so với bộ lọc đĩa (sáng chế của Israel) và dùng cho hệ thống tưới phun tốt hơn so với bộ lọc đĩa; vì bộ lọc tự chế đặt ở “đầu hút” của máy bơm; tổng diện tích của các khe lọc gấp nhiều lần tiết diện ống hút máy bơm, nên nó không làm giảm áp lực máy bơm; còn bộ lọc đĩa có cấu tạo như các đĩa CD chồng lên nhau, đặt ở “đầu ra” của máy bơm nên nó cản dòng nước phun ra, gây mất áp suất máy bơm khá nhiều.

Thực chất bộ lọc đĩa dùng cho hệ thống tưới nhỏ giọt, đem sử dụng cho tưới phun là sai sách.



Để so sánh tổng diện tích của các ống lọc 140mm và 90mm với thiết diện của các loại ống 60/76/90; đầu tiên ta dùng công thức tính thiết diện hình tròn (bình phương bán kính nhân pi) để tính diện tích cho từng loại ống.



Thiết diện ống 60mm=30*30*3,1416=2.827 mm2

Thiết diện ống 76mm=38*38*3,1416=4.536 mm2

Thiết diện ống 90mm=45*45*3,1416=6.361 mm2



Muốn tính tổng diện tích các khe trên thành ống đoạn ống lọc dài 0,5m: Ta lấy chu vi ống nhân với số khe trên thành ống, nhân tiếp với bề rộng một khe .



- Ống lọc 140mm dài 0,5 m đếm được 130 khe cắt trên thành ống. Ta tính được tổng diện tích của các khe cắt cho 1 dm ống lọc: =140*3,1416* số khe cắt* chiều rộng khe cắt.

S= 439,824mm*130*0,13mm=7.419 mm2.

Tương tự như trên, ta tính được tổng diện tích khe cắt trên thành ống 90=90*3,1416*330*0,25=23.326 mm2.



Như vậy, tổng diện tích các khe cắt trên chiều dài 0,5m của ống lọc 90 lớn hơn nhiều so với tổng diện tích các khe cắt trên thành ống lọc 140mm=23.326/7.419=3,14 lần.

Sở dĩ tổng diện tích của các khe cắt trên ống 90 lớn hơn nhiều lần tổng diện tích khe cắt trên thành ống lọc 140mm là vì các khe cắt trên thành ống 90mm có bề rộng khe cắt 0,25mm nhưng đứng sít vào nhau. Số lượng khe cắt nhiều nên tổng diện tích khe cắt cũng tăng theo.



So sánh tổng diện tích khe cắt trên thành ống 140mm với diện tích các ống 60/76/90; ta có:

+So với ống 60mm=7.419/2.827->Tổng diện tích khe cắt trên ống 140mm lớn hơn diện tích ống 60 là 2,62 lần

+So với ống 76mm=7.419/4.536->Tổng diện tích khe cắt trên ống 140mm lớn hơn diện tích ống 76 là 1,63 lần.

+So với ống 90mm=7.419/6.361->Tổng diện tích khe cắt trên ống 140mm lớn hơn diện tích ống 76 là 1,16 lần



Tương tự, so sánh tổng diện tích khe cắt trên thành ống lọc 90mm với diện tích các ống 60/76/90; ta có:

+So với ống 60mm=23.326/2.827->Tổng diện tích khe cắt trên ống 90mm lớn hơn diện tích ống 60 là 8,25 lần

+So với ống 76mm=23.326/4.536->Tổng diện tích khe cắt trên ống 90mm lớn hơn diện tích ống 76 là 5,14 lần.

+So với ống 90mm=23.326/6.361->Tổng diện tích khe cắt trên ống 90mm lớn hơn diện tích ống 76 là 3,66 lần

Từ tính toán trên, ta chỉ cần chọn các ống lọc 140mm và 90 mm có chiều dài 0,5m là đủ để tổng diện tích của chúng đều lớn hơn gấp nhiều lần diện tích của các ống 60/76/90mm; đảm bảo cho máy bơm không bị mất áp khi hoạt động.

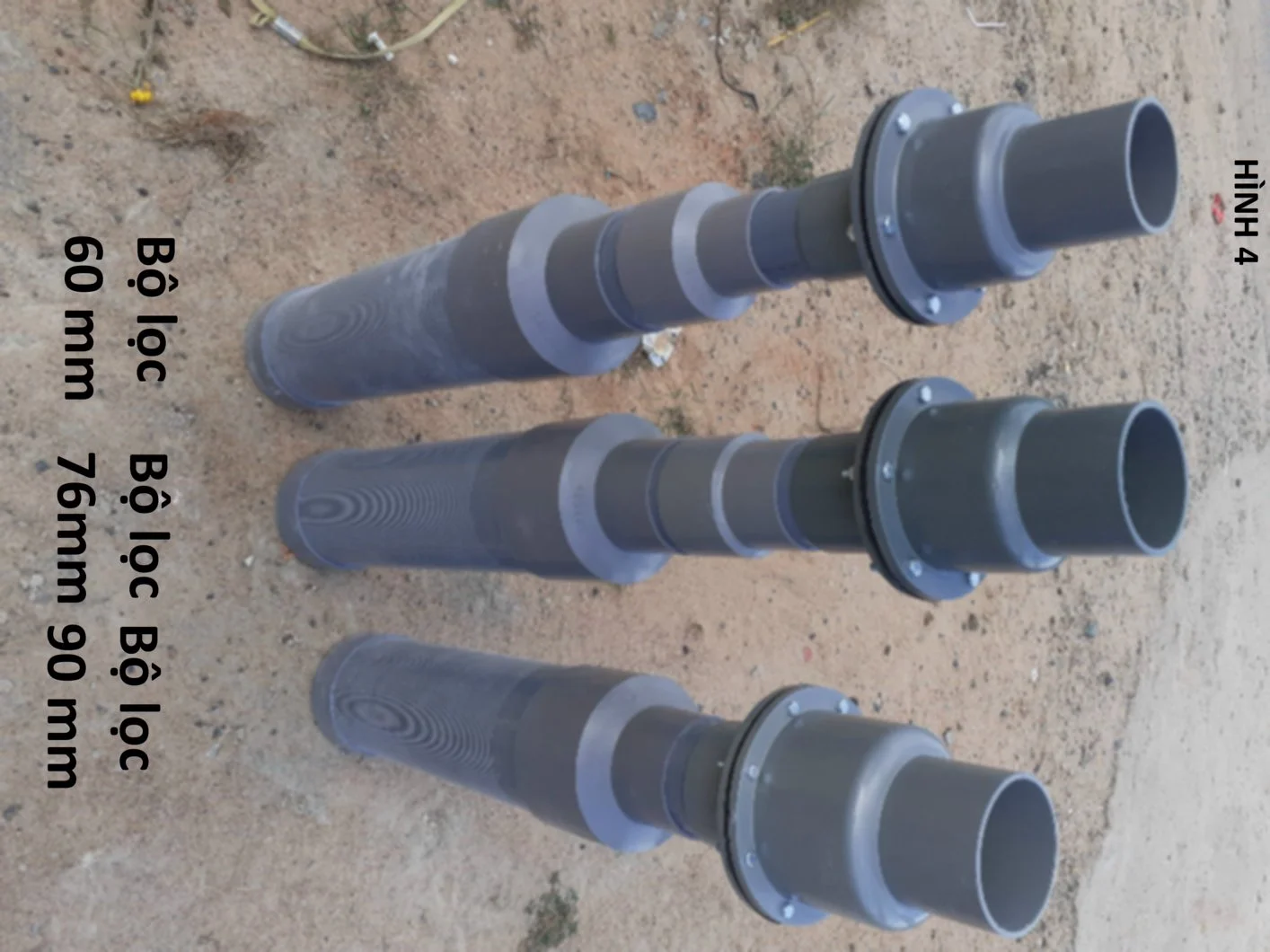

Bộ lọc tiêu chuẩn này dùng cho máy bơm lớn (cở 3-4 HP) hoặc nhỏ hơn đều được bằng cách dùng bầu giảm tương ứng.



Trong trường hợp bạn xài điện 3 pha, chạy máy bơm lớn; đầu hút máy bơm cũng lớn theo thì có thể dùng từ 2 bộ lọc 2 lớp trở lên ghép theo hình chữ T, chữ thập để lọc.

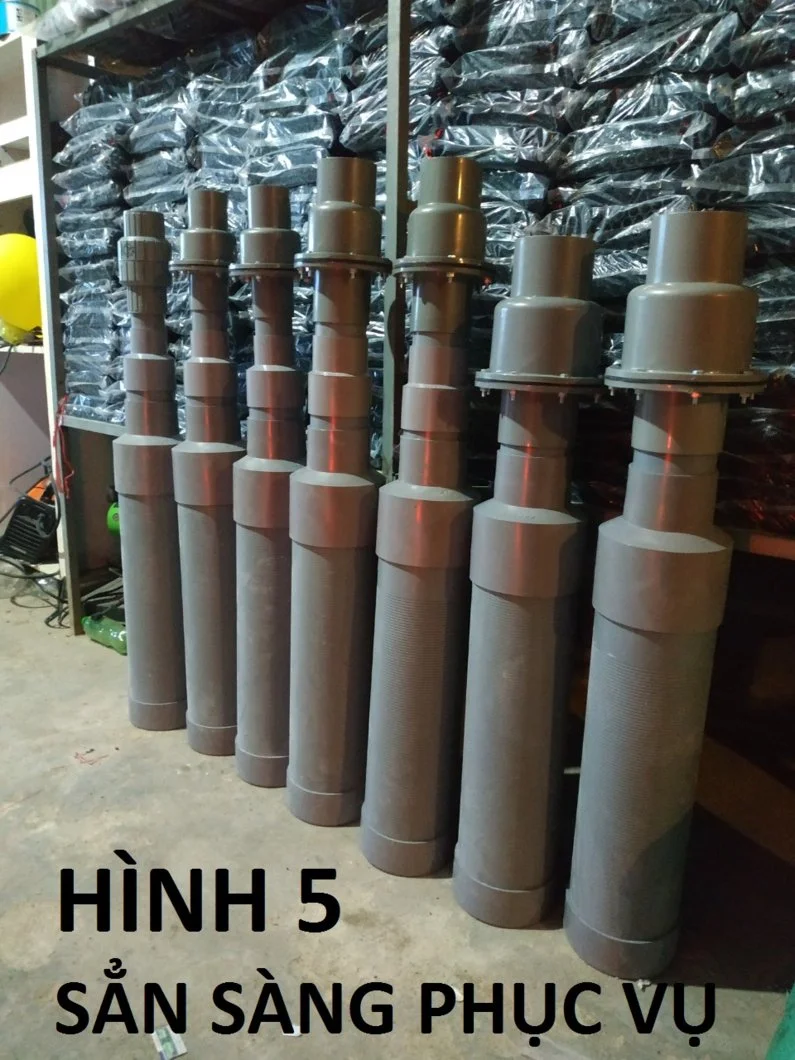

Nhiều bạn hiểu cấu tạo của bộ lọc tự chế 2 lớp, nhưng phải mua cây ống dài 2m về làm; trong khi bộ lọc 2 lớp chuẩn chỉ cần 2 đoạn ống lọc dài 0,5m là đủ, nên giá thành sẽ đắt hơn. Do đó, tôi chế sẵn bộ lọc tiêu chuẩn 2 lớp dài 0,5m để ship cho ai cần mà không muốn tự chế. Giá thành bộ lọc phụ thuộc đầu hút máy bơm của bạn lớn hay nhỏ; nhưng giá bán cũng rất nông dân; ví dụ bộ lọc 2 lớp cho máy bơm có đầu hút 60mm là 370.000đ/bộ. Ai cần liên hệ bé Hiền 0969604638-bé Thu 0987284220.
